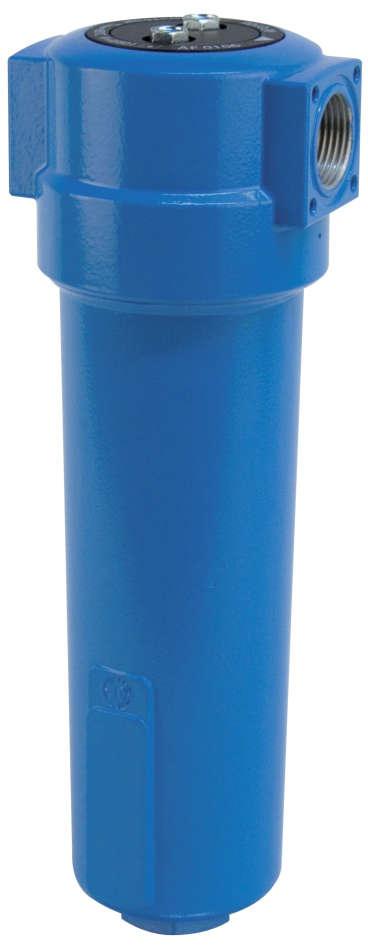

Filtros VMG AF Series — Filtros de Alumínio para Ar Comprimido

Os filtros série VMG AF da Valmig são projetados para eliminar de forma eficiente as partículas sólidas, água, vapor de óleo, hidrocarbonetos, odores e vapores de sistemas de ar comprimido. Com corpo em alumínio de alta resistência e pintura RAL 5012, oferecem durabilidade e desempenho superior em aplicações industriais exigentes.

Especificações Gerais

• Pressão de operação: até 16 bar (232 psi)
• Vazões: 60 a 2.760 Nm³/h
• Conexões: 3/8" a 3" (NPT-F)
• Temperatura de operação: 1,5 a 65 °C
• Cor padrão: RAL 5012 (azul)

Elementos Filtrantes Disponíveis

Os elementos apropriados devem ser selecionados para o correto tratamento do ar comprimido conforme a aplicação:

• B (15 µm) — Elemento sinterizado em bronze. Versão sinterizada. Classe ISO 8573-1: 7
• P (3 µm) — Prefiltro em fibras acrílicas e celulose. Versão plissada. Classe ISO 8573-1: 6
• R (1 µm) — Prefiltro em microfibras de borossilicato. Versão plissada. Classe ISO 8573-1: 3
• M (0,1 µm) — Microfiltro em microfibras de borossilicato. Versão plissada. Classe ISO 8573-1: 2. Óleo residual: <0,1 mg/m³
• S (0,01 µm) — Microfiltro em microfibras de borossilicato. Versão plissada. Classe ISO 8573-1: 1. Óleo residual: <0,01 mg/m³
• A (carvão ativado) — Elemento de carvão ativado. Versão cartucho. Classe ISO 8573-1: 1. Óleo residual: <0,005 mg/m³
• A² (0,1 µm) — Carvão ativado com adsorção. Microfibras de borossilicato. Óleo residual: <0,005 mg/m³
• H² (0,1 µm) — Catalisador Hypocalite. Microfibras de borossilicato. Versão plissada
• MS² (0,1 µm) — Molecular Sieve (peneira molecular). Microfibras de borossilicato. Versão plissada

Aplicações

• Geração de Ar Medicinal
• Tratamento de ar comprimido Industrial
• Indústria Automotiva
• Indústria de Alimentos e Bebidas
• Indústria Química
• Indústria Petroquímica
• Cabines de pintura

Acessórios Disponíveis

Linha completa de indicadores de pressão diferencial, drenos automáticos e eletrônicos:

• PDI16 — Indicador de pressão diferencial (manômetro)
• MDM60 / MDM60C / MDM60E — Indicadores de pressão diferencial (analógicos e eletrônico)
• MDA60 — Indicador de pressão diferencial
• MDM40 / MDM40C — Indicadores compactos de pressão diferencial
• EPG60 — Indicador eletrônico de pressão
• SG — Visor de vidro (sight glass)
• IED — Dreno eletrônico inteligente
• MCD-B / MCD — Drenos automáticos mecânicos
• AOK 16B / AOK 20B — Drenos automáticos de boia
• TD16M — Dreno temporizado
• CDI 16B — Dreno automático compacto
• ECD-B — Dreno eletrônico capacitivo
• EMD12 — Dreno eletrônico motorizado

Fatores de Correção por Pressão

As vazões nominais são referenciadas a 7 bar. Para outras pressões de operação, aplicar o fator de correção:

• 2 bar → fator 0,38 | 4 bar → fator 0,63 | 6 bar → fator 0,88
• 7 bar → fator 1,00 | 8 bar → fator 1,13 | 10 bar → fator 1,38
• 12 bar → fator 1,63 | 14 bar → fator 1,88 | 16 bar → fator 2,13

Linha Completa — 12 Tamanhos de Carcaça

A série VMG AF abrange 12 tamanhos de carcaça (AF 005S a AF 240S), cobrindo vazões de 60 a 2.760 Nm³/h, com até 9 tipos de elementos filtrantes por carcaça para atender qualquer requisito de qualidade de ar comprimido.
